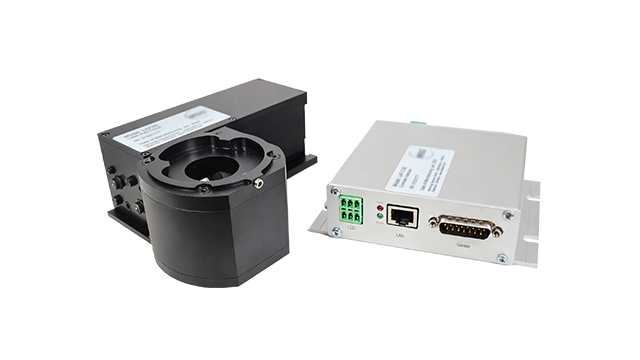

LAF5S

激光自动对焦系统

镜头类型：无限远显微镜物镜

放大倍率：5x — 150x

数值孔径：0.14 — 0.70

采样率：4kHz

图像传感器：250 fps

精度：± 0.4 景深

光源：安全等级class III R

波长：660 — 670 nm、785 nm、850 nm、1310 nm

产品描述

产品参数

资料下载

产品描述

我们的激光自动对焦系统基于先进的光学设计以及电路设计，在无穷远光路系统中，实现了实时对焦成像。

激光信号耦合到物镜光路中，经过样品反射之后由于光路的可逆性，激光信号入射在探测器上，这个信号经过控制器的处理将位置信号反馈至电动 Z 轴完成对焦，这个电动 Z 轴既可以是步进电机也可以是压电平台。针对第三方控制器，我们也可以提供 Dir，PULSE 信号，CW，CCW 信号，0-10V 电压信号输出。

针对不同的样品，对焦模块可以完成自动对焦，如玻片，培养皿，多孔板、流体腔，晶圆，金相等。

特性

● 可适配高达 150x 的可见、红外及紫外物镜

● 分段处理线模式激光信号

● 内部快速图像传感器，实现低更新延迟

● 先进的硬件处理技术和算法确保在非均匀表面上仍能实现稳定的聚焦精度

● 可选控制器 LAF-C3，具有扩展功能、带双 LED 照明控制和以太网通信接口

● 系统搭配的控制器提供网口使连接方便

● 一键 call 出软件界面，无需软件的二次开发

● 对于多层样品，针对不同界面自动追焦

● 用户界面支持的光学对准和电机设置配备了步进/方向和正转/反转脉冲模式的电机控制接口，Z 轴控制支持 Dir，PULSE 信号，CW，CCW 信号，0-10V 电压信号输出。

应用

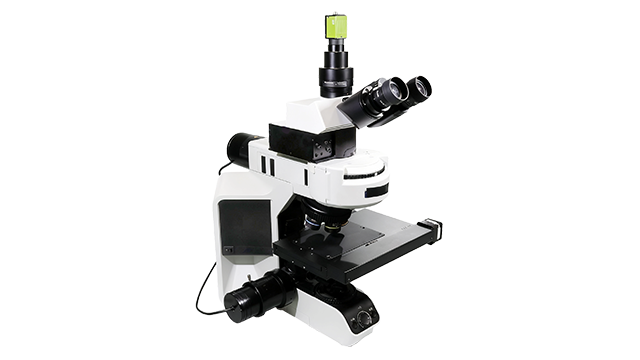

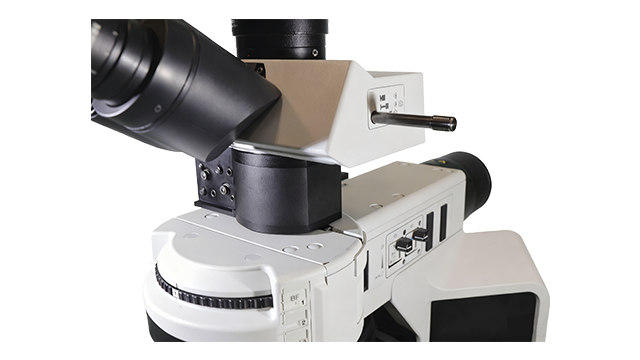

我们的激光自动对焦系统旨在为光学检测设备和工业显微镜实现实时自动对焦和跟踪。这些系统广泛应用于LED显示器检测、半导体检测、生物医学研究、影像自动化及电子检测等领域。

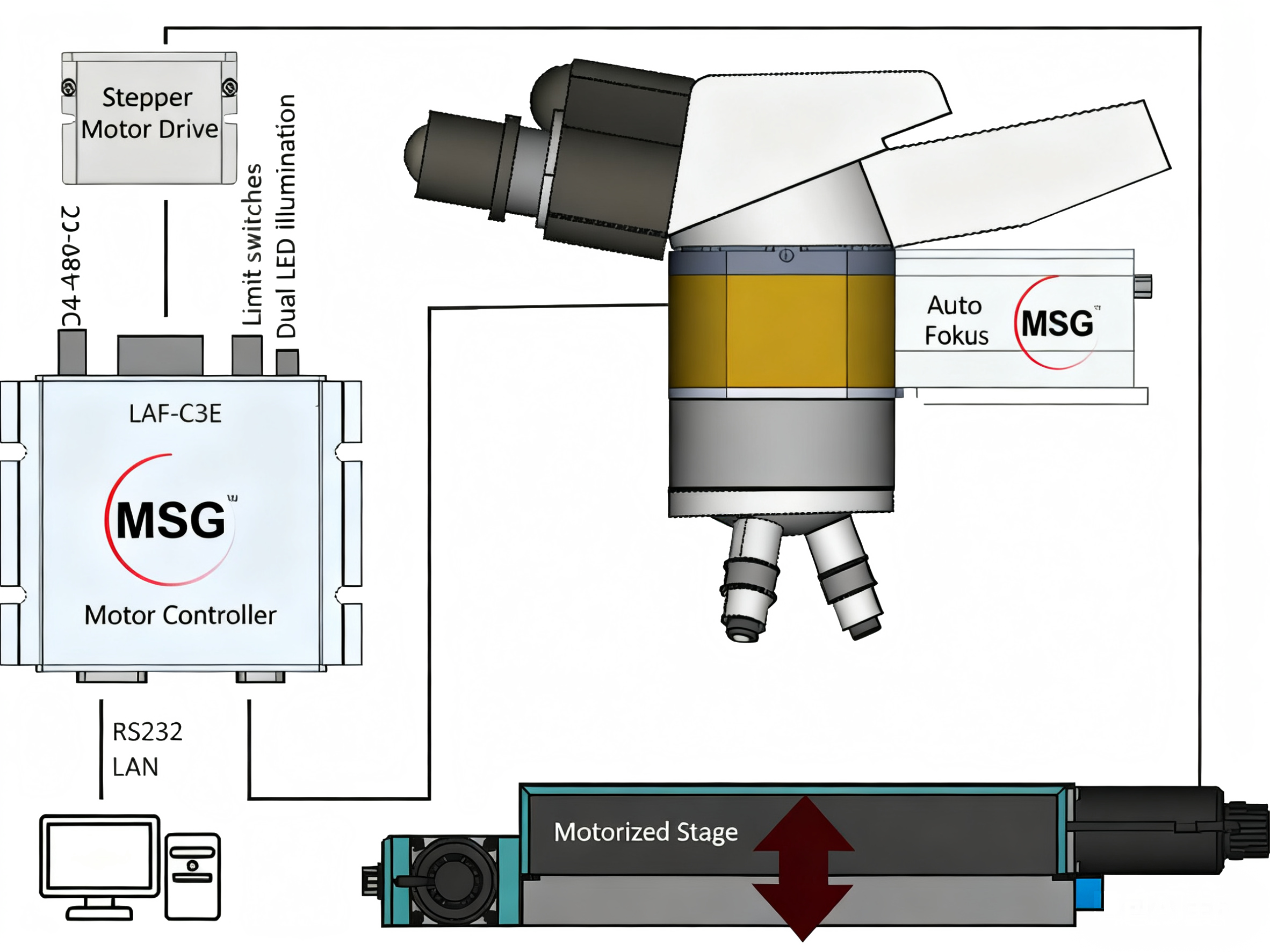

工作原理

产品参数

型号	LAF5S
镜头类型	无限远显微镜物镜
放大倍率	5x	10x	20x	50x	100x
孔径	0.14	0.28	0.42	0.55	0.7
采样率	4 kHz max.
图像传感器	250 fps max.
表面检测范围	±12000 µm	±4000 µm	±1500 µm	±300 µm	±100 µm
精度*	激光模式：± 0.4景深
光源	安全等级Class III R波长 660 — 670 nm，785 nm，850 nm，1310 nm
工作温度	+ 5°C 至 + 50°C
光束形状	45 °倾斜激光线
传感器 + 线缆重量	400 g + 140 g
控制器重量	400 g
推荐端口	分光镜 50/50 @ 670 nm
激光对焦系统循环时间			0.1秒		自动追踪
电源	输入		24 - 48V
数字信号控制输出	脉冲/方向或脉冲1/脉冲2
模拟信号控制输出	0 - 10V 距离和位置
信号质量输出	模拟		0 - 10V
通信接口	RS232 (控制器 LAF-C2)			LAN (控制器LAF-C3E)
激光开/关	输入		TTL	& via command
*所有数据均在普通玻璃上测量得出

产品参数

参数/型号	尺寸 mm	重量 kg	工作波长 nm	激光功率	刷新率	二向色镜
LAF5S	126.5 × 52 × 47	0.85	660 — 670 785 、850 、1310	＜2 mW	4 kHz	可选
