H117
倒置显微镜XY平台
适用于大多数倒置显微镜
亚微米重复定位精度
运行安静，可靠性高
兼容大多数活细胞培养装置
多种规格的样品夹具
平顶设计易于取放样品
产品描述
产品参数
资料下载
相关附件
产品描述
ProScan H117 电动 XY 载物台为倒置显微镜打造，凭借出色的适配特性，既能轻松集成到现有的显微镜系统中，无缝提升系统性能，又能为原始设备制造商（OEM）在搭建定制系统时，提供便捷、可靠的解决方案，助力打造功能卓越的显微设备。
H117 具有114 × 75 mm的行程，且在设计上高度灵活，提供了 2 mm 和 1 mm 的滚珠丝杠以及 200 步和 400 步的电机供用户选择，用户可依据实际应用场景进行搭配，从而实现速度与分辨率的优异平衡。载物台不仅能提供亚微米级的重复精度，还能实现高达 60 mm/s 的运行速度，兼顾提升效率与精准。此外，可额外选配 0.1 μm 线性编码器，用以提升长距运行时的重复精度。
H1117 型号载物台运用了 IST 智能扫描技术，该技术显著优化了载物台的精度与线性度，并且能直接与 NanoScan SP 系列压电载物台兼容，是高端生命科学成像的理想选择。
在实际应用场景中，其平顶设计便于与多种载物台顶部孵育系统兼容，并且有利于在样品周围安置外围设备，以进行复杂的成像操作。
一、操作简单易上手
通过 H117 电动 XY 平台，用户可轻松实现样品的自动扫描，只需在操作软件中简单设置，平台就能按照预设指令，快速且精准地对样品进行全方位扫描。不仅如此，它还拥有强大的位置信息存储功能，用户可将关键的位置点保存下来，方便后续随时回溯和检查，确保每次实验都能保持优异的重复性，提高了实验效率。
二、自定义扫描路径
在实际检测过程中，不同的样品和检测目的需要不同的扫描方式。H117 充分考虑到这一点，为用户提供了多样的扫描路径选择。它既可以按照之字形路线进行扫描，确保全面覆盖样品区域；也能以蛇形路线穿梭，在提高扫描效率的同时，确保细节不被遗漏；甚至还能根据特殊需求，规划随机路线，满足一些独特的检测场景。
三、IST智能扫描技术
IST 智能扫描技术通过集成误差补偿机制提高载物台定位精度。在以往使用电动载物台的过程中可能会出现以下问题：
● 电机驱动误差导致目标位置与实际位置偏差
● X/Y 轴正交性不完美引发耦合误差
● 温湿度变化使校准数据失效
● 显微镜更换不同载物台之后需要重新校准
IST校准过程
● 手动输入系统参数（物镜倍数、环境温度等）
● 自动或手动移动载物台至网格交点，记录电机坐标与实际位置偏差
● 生成误差表并存储于载物台内部存储器
● 运动过程中控制软件实时读取误差表，修正电机指令
● 可支持多环境误差表（如不同温度），适应动态条件
IST智能扫描技术优势
● 即插即用：误差表储存载物台内部，跨系统无需重新校准
● 高精度定位：通过网格交点检测提升正交性（误差＜5 角秒）
● 环境适应性：支持多条件误差补偿，长期保持精度
四、广泛的应用领域
生物医药领域 —— 在细胞研究、药物研发等实验中，需要对生物样本进行高精度的观察和分析。可配合显微镜，精准扫描细胞样本，帮助科研人员捕捉细胞的细微变化，为药物研发提供关键数据支持。
病理学领域 —— 病理切片的检测对精度要求较高。能快速、准确地扫描病理切片，帮助医生清晰地观察病变组织，提高病理诊断的准确性。
半导体领域 —— 半导体晶圆的检测关乎芯片的质量和性能。凭借其高精度和多样的扫描路径，能够对晶圆表面进行全面检测，及时发现微小的缺陷和瑕疵。
电子电路领域 —— 在电子电路的研发和生产过程中，需要对电路板进行精细检测。可实现对电路板的快速扫描，检测电路的连通性和元件的质量。
金相及汽车清洁度领域 —— 对于金相样品的分析以及汽车零部件清洁度的检测， 都能发挥重要作用，帮助工程师准确评估材料性能和产品质量。
五、卓越的兼容性及适配性
H117 XY 电动平台具备出色的通用性，能适配大多数显微镜或光学系统，可与奥林巴斯、尼康、蔡司、徕卡、明治、麦克奥迪、舜禹等众多知名显微镜品牌完美匹配，为用户解决设备适配的后顾之忧。 H117 不仅可以对现有的显微镜系统进行电动化升级，也可用于 OEM 光路系统搭建，为您的科研和检测工作提供稳定的支持。

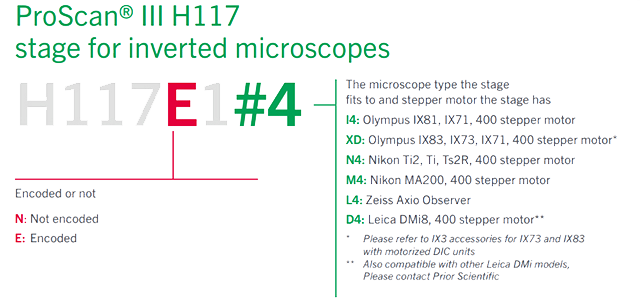

六、型号说明
产品参数
| 参数/型号 | 行程 mm | 重复精度 μm | 分辨率 μm | 速度 mm/s | 负载 kg | 编码器精度 μm | 螺距 mm | 显微镜 |
| H117P1## | 114 × 75 |
0.2 |
0.01 |
15 |
10 |
No |
1 |
Generic/Custom Built |
| H117E1## | 114 × 75 |
0.2 |
0.1 |
15 |
10 |
0.1 |
1 |
Generic/Custom Built |
| H117N1XD | 114 × 75 |
＜0.8 |
0.01 |
15 |
10 |
No |
1 |
Olympus IX71/73/83 |
| H117E1XD | 114 × 75 |
＜0.5 |
0.1 |
15 |
10 |
0.1 |
1 |
Olympus IX71/73/83 |
| H117P1I4 | 114 × 75 |
＜0.5 |
0.01 |
15 |
10 |
No |
1 |
Olympus IX81 |
| H117E1I4 | 114 × 75 |
＜0.5 |
0.1 |
15 |
10 |
0.1 |
1 |
Olympus IX81 |
| H117N1M4 | 114 × 75 |
＜0.6 |
0.01 |
15 |
10 |
No |
1 |
Nikon MA200 |
| H117E1M4 | 114 × 75 |
＜0.6 |
0.1 |
15 |
10 |
0.1 |
1 |
Nikon MA200 |
| H1171N4 | 114 × 75 |
＜0.7 |
0.01 |
15 |
10 |
No |
1 |
Nikon Ti/Ti2 |
| H117E1N4 | 114 × 75 |
＜0.6 |
0.1 |
15 |
10 |
0.1 |
1 |
Nikon Ti/Ti2 |
| H117N1L4 | 114 × 75 |
＜0.6 |
0.01 |
15 |
10 |
No |
1 |
Zeiss inverted microscopes |
| H117E1L4 | 114 × 75 |
＜0.6 |
0.1 |
15 |
10 |
0.1 |
1 |
Zeiss inverted microscopes |
| H117P1D4 | 114 × 75 |
＜0.6 |
0.01 |
15 |
10 |
No |
1 |
Leica DMI /DMi8 series |
| H117E1D4 | 114 × 75 |
＜0.5 |
0.1 |
15 |
10 |
0.1 |
1 |
Leica DMI /DMi8 series |
| H117N1E4 | 114 × 75 |
＜0.8 |
0.01 |
15 |
10 |
No |
1 |
Evident/Olympus IX85 |
| H117E1E4 | 114 × 75 |
＜0.5 |
0.1 |
15 |
10 |
0.1 |
1 |
Evident/Olympus IX85 |
| H117N2E2 | 114 × 75 |
＜0.8 |
0.04 |
15 |
10 |
No |
2 |
Evident/Olympus IX85 |
| H117E2E2 | 114 × 75 |
＜0.5 |
0.1 |
15 |
10 |
0.1 |
2 |
Evident/Olympus IX85 |
资料下载
产品资料
使用手册
软件以及二次开发
3D模型文件
