HLD117NN
行程 121 × 81 mm
优越的重复定位精度 - 0.15 µm
快速扫描300 mm/s
低轮廓，超静音工作，超平滑移动
平顶设计，兼容各种样品夹的转接板
50 nm 分辨率线性编码器
固定平台电缆消除拖拽情况
兼容NanoScan压电Z轴平台
兼容PLW20多孔板上片机
产品描述
产品参数
资料下载
相关附件
产品描述
ProScan HLD117NN 直线电机载物台为尼康倒置研究型显微镜打造，凭借出色的适配特性，既能轻松集成到现有的显微镜系统中，无缝提升系统性能，又能为原始设备制造商（OEM）在搭建定制系统时，提供便捷、可靠的解决方案，助力打造功能卓越的显微设备。
HLD117NN 具有 121 × 81 mm 的行程，采用低摩擦的直线驱动装置，具备出色的加减速性能，运行速度比步进电机载物台快，可达到 300 mm/s，而且在运行过程中几乎无噪音。它配备了精度达 50 nm 的线性编码器，可提高长距离运动时的精度和线性度。
HLD117NN 型号载物台运用了IST智能扫描技术，该技术显著优化了载物台的精度与线性度，并且能直接与 NanoScan SP 系列压电载物台兼容，是高端生命科学成像的理想选择。
在实际应用场景中，HLD117NN 可提供可控的恒定速度，用于连续运动扫描或图像拼接镶嵌。它适用于长期延时成像、高内涵筛选（搭配 PLW20 微孔板上样器）以及点对点成像，其顶部平板设计平整，便于装载样品，并且确保与多种光学器件兼容。
一、操作简单易上手
通过 HLD117NN 直线电机载物台，用户可轻松实现样品的自动扫描，只需在操作软件中简单设置，平台就能按照预设指令，快速且精准地对样品进行全方位扫描。不仅如此，它还拥有强大的位置信息存储功能，用户可将关键的位置点保存下来，方便后续随时回溯和检查，确保每次实验都能保持优异的重复性，提高了实验效率。
二、自定义扫描路径
在实际检测过程中，不同的样品和检测目的需要不同的扫描方式。HLD117NN 充分考虑到这一点，为用户提供了多样的扫描路径选择。它既可以按照之字形路线进行扫描，确保全面覆盖样品区域；也能以蛇形路线穿梭，在提高扫描效率的同时，确保细节不被遗漏；甚至还能根据特殊需求，规划随机路线，满足一些独特的检测场景。
三、IST智能扫描技术
IST 智能扫描技术通过集成误差补偿机制提高载物台定位精度。在以往使用电动载物台的过程中可能会出现以下问题：
● 电机驱动误差导致目标位置与实际位置偏差
● X/Y 轴正交性不完美引发耦合误差
● 温湿度变化使校准数据失效
● 显微镜更换不同载物台之后需要重新校准
IST校准过程
● 手动输入系统参数（物镜倍数、环境温度等）
● 自动或手动移动载物台至网格交点，记录电机坐标与实际位置偏差
● 生成误差表并存储于载物台内部存储器
● 运动过程中控制软件实时读取误差表，修正电机指令
● 可支持多环境误差表（如不同温度），适应动态条件
IST智能扫描技术优势
● 即插即用：误差表储存载物台内部，跨系统无需重新校准
● 高精度定位：通过网格交点检测提升正交性（误差＜5 角秒）
● 环境适应性：支持多条件误差补偿，长期保持精度
四、广泛的应用领域
生物医药领域 —— 在细胞研究、药物研发等实验中，需要对生物样本进行高精度的观察和分析。可配合显微镜，精准扫描细胞样本，帮助科研人员捕捉细胞的细微变化，为药物研发提供关键数据支持。
病理学领域 —— 病理切片的检测对精度要求较高。能快速、准确地扫描病理切片，帮助医生清晰地观察病变组织，提高病理诊断的准确性。
半导体领域 —— 半导体晶圆的检测关乎芯片的质量和性能。凭借其高精度和多样的扫描路径，能够对晶圆表面进行全面检测，及时发现微小的缺陷和瑕疵。
电子电路领域 —— 在电子电路的研发和生产过程中，需要对电路板进行精细检测。可实现对电路板的快速扫描，检测电路的连通性和元件的质量。
金相及汽车清洁度领域 —— 对于金相样品的分析以及汽车零部件清洁度的检测， 都能发挥重要作用，帮助工程师准确评估材料性能和产品质量。
五、卓越的兼容性及适配性
HLD117NN 直线电机载物台为奥林巴斯倒置研究型显微镜打造，与奥林巴斯显微镜软件包兼容，为用户解决设备适配的后顾之忧。不仅可以对现有的显微镜系统进行电动化升级，也可用于 OEM 光路系统搭建，为您的科研和检测工作提供稳定支持。

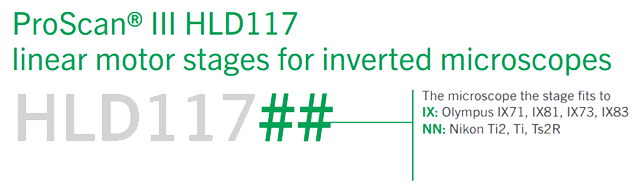

六、型号说明
产品参数
| 参数/型号 | 行程 mm | 重复精度 μm | 分辨率 μm | 速度 mm/s | 负载 kg | 编码器精度 μm | 螺距 mm | 显微镜 |
| HLD117NN | 121 × 81 |
0.15 |
0.05 |
300 Max |
6 |
0.05 |
No |
Nikon Ti |
资料下载
产品资料
使用手册
软件以及二次开发
3D模型文件
