BM-1

桌面式

垂直负载调节手柄

简单的手动调整补偿垂直负载的变化。

垂直位置指示器

使用这个简单的视觉指示器轻松确定优佳设置。

垂直刚度调节螺钉

使用这个简单的调整可以保证0.5 Hz或较少的垂直固有频率。这是我们的较高容量隔振平台，高性价比产品，重量负载达308.44 kg，垂直和水平性能为0.5 Hz。

产品描述

资料下载

产品描述

BM-1桌面隔振平台

在对振动极为敏感的实验和生产场景中，Minus K 的 BM-1 桌面隔振平台凭借其先进的技术和出色的性能，为各类精密仪器提供了稳定可靠的工作基础。无论是在科研实验室还是工业生产车间，它都能有效减少振动干扰，保障实验精度和生产质量。

规格尺寸

BM-1 桌面隔振平台重约 36 kg（部分型号重约 41 kg ），整体尺寸为 610mm 宽 × 572mm 深 × 216mm 高（部分型号高出 0.675 英寸）。这样的尺寸设计使其既具备一定的承载能力，又不会占据过多的桌面空间，方便灵活安置在各类工作台上。

性能卓越

BM-1 采用 Minus K 先进的负刚度技术，是一款被动式隔振平台，无需外接空气或电力供应，使用便捷且不受能源条件限制。与传统的高性能空气隔振台相比，其隔振效果提升显著，能达到 10 - 100 倍，为精密仪器提供稳定的工作环境。

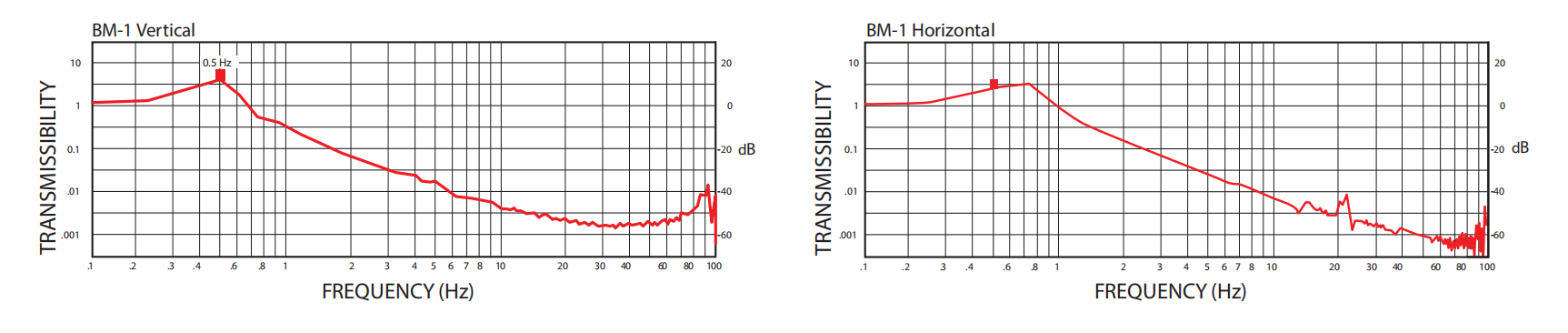

垂直方向上，整个负载范围内都能实现 0.5Hz 或再低的固有频率，有效抑制垂直方向的振动干扰。从垂直性能曲线中，可直观看到其在 0.5Hz 时出色的隔振效果。

水平方向上，固有频率与负载相关，在负载接近上限时可实现 0.5Hz 或再低的固有频率，能有效减少水平方向的振动影响，保障仪器设备在水平方向的稳定运行。

便捷

BM-1 的一大优势在于其简单便捷的设置与调节功能。通过垂直负载调节曲柄，可轻松手动调整以适应垂直负载的变化；垂直位置指示器则是一个简单直观的工具，能帮助用户快速确定设置；而垂直刚度调节螺丝较方便，只需简单操作，就能确保实现0.5Hz 或再低的垂直固有频率，即使是初次使用的人员也能快速上手，轻松完成设备设置。

负刚度隔振平台工作原理

———— MinusK 在低频隔振领域的创造性技术—负刚度隔振系统

线性隔振理论表明，只有当激励频率大于√2倍隔振器固有频率时，系统才有隔振效果。若需要具有高承载能力则需要隔振器具有较高刚度，然而高刚度会导致较高的固有频率。高承载能力和低固有频率之间的矛盾成为被动隔振技术发展的瓶颈。高静低动刚度特性的隔振器具有随压缩量变化的刚度，在零负载时，隔振器具高承载刚度以确保高承载能力和小静位移，当负载压缩隔振器至静平衡位置时，隔振器动刚度大幅降低，因此该类隔振器兼顾高承载能力和低固有频率，有效解决了被动隔振的瓶颈问题。准零刚度隔振器即为一类非常有代表性的具有高静低动刚度特性的隔振器。

负刚度隔振平台基于负刚度结构，结合弹簧、梁柱等构成准零刚度隔振器。具有结构紧凑，垂直以及水平方向固有频率（0.5 Hz）较低，高承载刚度等特点。本身为被动隔振系统，不需要电源，气源，无需后续维护，使用十分方便。

负刚度隔振平台在结构上由3个隔振器垂直堆叠组成，由高到低依次是倾斜隔振器，水平隔振器，垂直隔振器。倾斜隔振器为一块橡胶可倾瓦，水平以及垂直隔振器则分别由梁柱和弹簧结合负刚度结构组成。

垂直隔振器如图所示，包含一个垂直放置的常规弹簧，以及两片水平放置的片弹簧。片弹簧内部和常规弹簧连接，外部固定并施加压力P。施加负载W之后，弹簧被压缩至工作高度。隔振器的刚度为K=KS-KN，其中KS为弹簧刚度，KN为负刚度的大小，由柔性铰链和压力P决定。当弹簧支撑重量W时，隔振器的刚度趋近于零，构成准零刚度隔振器。

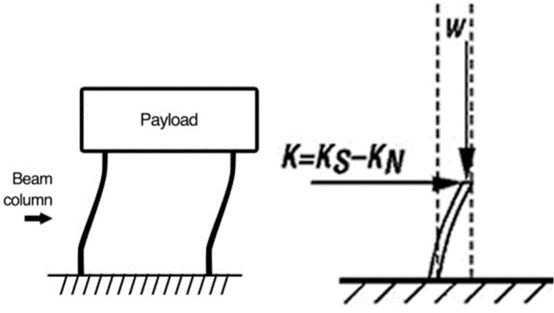

水平隔振器由两个支杆组成，类似于两个被负载轴向加力的底端固定顶端铰接的梁柱，当未加负载时，梁柱具有水平刚度Ks，当增加负载时候，侧弯刚度由于梁柱效应而减小。

这相当于一个水平方向的弹簧和负刚度系统的组合，总的刚度为K=Ks-Kn，Kn由梁柱效应决定。通过对梁柱施加载荷使其接近临界压曲荷载，可以使水平刚度趋近于零，同样可以构成准零刚度隔振器。

下图为负刚度隔振平台的结构图，合并了垂直以及水平方向的隔振器，一块橡胶可倾瓦作为倾斜隔振器。垂直刚度调节螺钉用于调节负刚度结构中片弹簧上的压力，从而改变垂直刚度。垂直负载调节螺通过升降支撑弹簧的底座来调整不同的重量负载，以保持片弹簧处于笔直、不弯曲的工作位置。以上特点可以使单隔振器工作，并在多隔离器系统中实现自动调平。
