产品描述

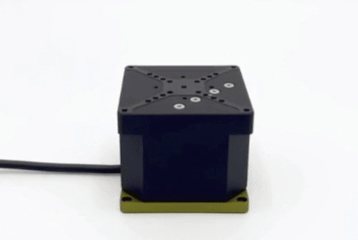

我们提供的 45 系列垂直升降台特点为平整、占用空间仅为 45 × 45 毫米，垂直方向的行程为 10 毫米，可提供 5 N 的推力。
模块化系统中的所有产品均互相兼容且可轻松组合成多轴系统，提供平稳的连续运动、快速的步进和整定时间以及静止时自锁功能。

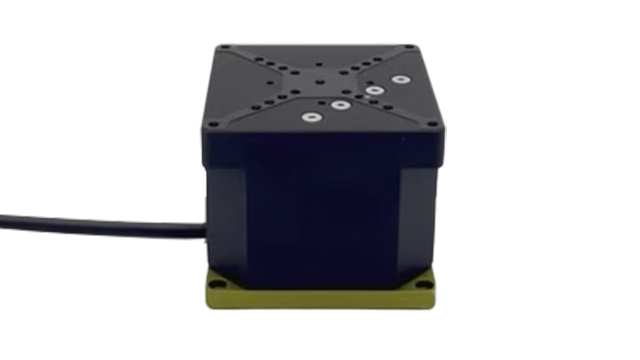

此款微型压电 Z 轴平台可垂直升降高达 1 公斤的重量，运动平稳连续，静止时可自锁。
平台可通过控制器和软件来轻松控制，C++ DLLs 方便软件二次开发。
特性
● 行程（Z）：10 mm
● 分辨率：2 nm
● 较小可移动增量：2 nm
● 双向重复性：± 100 nm （典型值 @ ± 5 mm 行程）
● 推力/拉力：5 N（至少）
● 锁止力（电源关闭时）：6 N（小）
产品参数
| 型号 | ELEV-5N |
| 定位 | |
| 行程（Z） | 10 mm |
| 定位传感器 | 光栅编码器 |
| 分辨率 | 2 nm |
| 较小运动增量 | 2 nm |
| 双向重复定位精度 | ± 100 nm（典型值 @ ± 5 mm 行程） |
| 直线度和平面度 | ± 2 µm（典型值） |
| 偏摆 Pitch | ± 150 µrad（典型值） |
| 偏摆 Yaw | ± 150 µrad（典型值） |
| 运动性能 | |
| 较大推力/拉力 | 5 N（至少） |
| 锁止力（电源关闭时） | 6 N（小） |
| 较大速度（空载时） | 8 mm/s |
| 较大速度（大作用力时） | 5 mm/s（小） |
| 驱动类型 | |
| 电机驱动 | 压电驱动 |
| 机械性能 | |
| 较大负载 | 0.5 kg |
| 铰链模式 | 交叉滚柱轴承 |

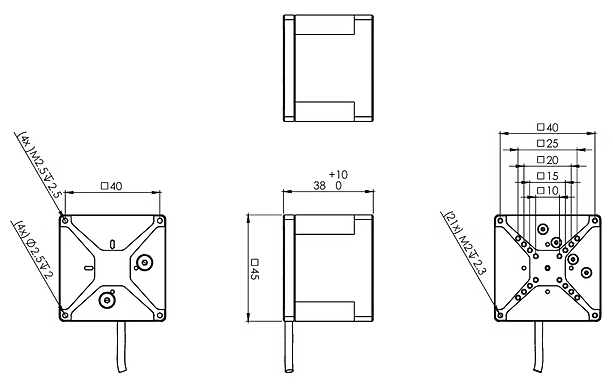

| 尺寸 | 45 × 45 × 38 mm |
| 重量（不包含电缆&连接器） | 160 g（± 10 %） |
| 其他 | |
| 线缆 | 2 m 线缆（± 5 %）ix Industrial 连接器 |
| 材质 | 铝 |
产品参数
| 参数/型号 | 行程 (Z) mm | 分辨率 nm | 较小可移动增量 nm | 双向重复性 nm (typ. @ ± 5 mm travel) | 偏摆 Pitch | 偏摆 Yaw | 推力/拉力 N | 真空兼容性 |
| ELEV-5N | 10 |
2 |
2 |
± 100 |
± 150 |
± 150 |
5 (min.) |
- |
资料下载
产品资料
3D模型文件
