产品描述

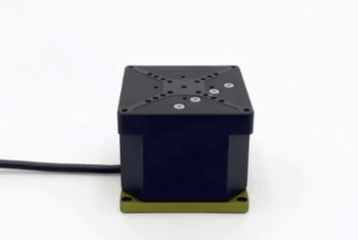

PRECIBEO 45 系列垂直升降台特点为平整、占用空间仅为 45 × 45 毫米，垂直方向的行程为 10 毫米，可提供 10 N 的上升力。
模块化 PRECIBEO GO 系统中的所有产品均互相兼容且可轻松组合成多轴系统，提供平稳的连续运动、快速的步进和稳定时间以及静止时自锁功能。
此款微型压电 Z 轴平台可垂直升降高达 1 公斤的重量，运动平稳连续，并支持静止时自锁。
平台可通过 GO 控制器来轻松控制，GO Motion Windows App. C++ DLLs 可进行编程。
产品特性
● 行程（Z）：10 mm
● 分辨率：2 nm
● 较小可移动增量：2 nm
● 双向重复性：± 100 nm (typ. @ ± 5mm travel)
● 推力/拉力：10 N (小)
● 锁止力（电源关闭时）：11 N (小)
产品参数
| 型号 | ELEV-10N |
| 定位 | |
| 行程（Z） | 10 mm |
| 定位传感器 | 光学编码器 |
| 分辨率 | 2 nm |
| 较小可移动增量 | 2 nm |
| 双向重复性 | ± 100 nm (typ. @ ± 5 mm travel) |
| 直线度和平面度 | ± 2 µm (typ.) |
| 偏摆 Yaw | ± 150 µrad (typ.) |
| 运动性能 | |
| 推力/拉力 | 10 N (min.) |
| 锁止力（电源关闭时） | 11 N (min.) |
| 速度（空载时） | 8 mm/s |
| 速度（大作用力时） | 1 mm/s (min.) |
| 驱动类型 | |
| 电机驱动 | 压电驱动 |
| 机械性能 | |
| 负载 | 1 kg |
| 铰链模式 | 交叉滚轴 |
| 尺寸 | 45 × 45 × 38 mm |
| 重量（不包含电缆&连接器） | 160 g (± 10%) |
| 其他 | |
| 线缆 | 2 m cable (± 5%) with ix Industrial connector |
| 材质 | 铝 |
产品参数
| 参数/型号 | 行程（Z）mm | 分辨率 nm | 较小可移动增量 nm | 双向重复性 nm (typ. @ ± 5 mm travel) | 偏摆 Pitch | 偏摆 Yaw | 推力/拉力 N |
| ELEV-10N | 10 |
2 |
2 |
± 100 |
± 150 |
± 150 |
10 N (min.) |
