产品描述
资料下载
产品描述

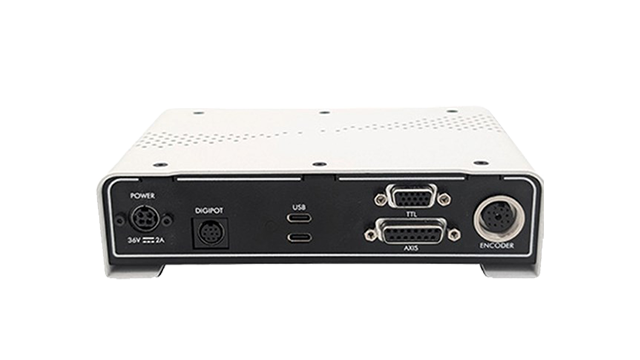

ES12ZETTL 是一款单轴控制器，配备编码器输入、10 个 TTL 输入和 5 个 TTL 输出，可实现精密的运动控制与硬件同步操作。该控制器经济高效，能够提供快速、精准且具有高重复性的运动性能。
它专为软件和硬件接口应用而设计，既可用于驱动电动 Z 轴、旋转切换装置及其他步进电机驱动组件，也能触发外部设备（如用于图像采集的相机）。
ES12ZETTL 可为新系统或现有系统增加一个高性能步进轴，例如将滤光片轮集成到显微镜中、将电动物镜转盘整合至 OEM 系统，或通过电动 Z 轴实现精准的焦距控制。

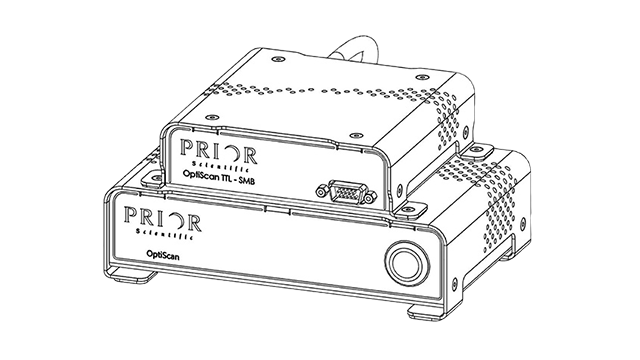

用户可选配 ES12ADTTL 模块，将高密度 TTL 端口转换为 SMB 接口，从而提升系统连接的灵活性。
该设备提供台式和 OEM 机壳两种版本，以满足不同应用需求，并附带开放式 SDK。
兼容 NIS Elements、CellSens Dimension、Stream Motion、PRECiV 及 Micromanager 软件。
产品参数
| 型号 | ES12ZETTL |
| 电源 | 外置电源适配器，36VDC 2.0A 72W |
| 通信接口 | USB C (虚拟COM) 2.0×2，操纵杆 |
| 通信协议 | 8 位数据位，1位停止位，无校验，无握手 |
| 波特率 | 9600, 19200, 38400, 115400 |
| 核心支持设备 | 1 个步进电机设备 |
| 额外支持设备 | 无 |
| 指令集 | Prior ASCII（见手册）、COM DLL（旧版）、C/C++ DLL |
| 编码器接口 | 1 个步进轴 |
| 编码器类型 | AB 正交信号 |
| TTL 接口 | 10 路TTL输入，5 路 TTL 输出 |
| 分辨率 | 250 微步细分 |
| 最大驱动电流 | 1.5 A |
| 散热 | 被动散热，无需风扇 |
| 工作温度 | 5°C —— 40°C |
| 核心控制单元重量 | 0.5 kg |
| 扩展板重量 | 0.25 kg |
| *规格符合数据手册，详情请参阅数据手册。 | |
