产品描述

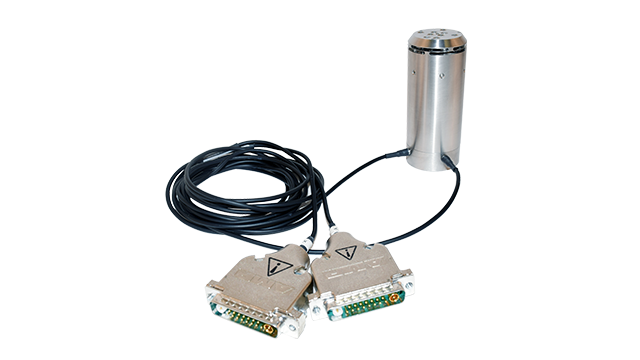

NPS-TG-7A 压电偏摆台可以被用在光学检查，成像系统，激光指向等应用中，用来实现其中反射镜的高速，高精度偏摆、扫描运动。根据应用选择合适的反射镜固定在偏摆台顶部，标准行程 ＞7 mrad，分辨率 ＜1 urad，也可以定制行程较小的产品。
NPS-TG-7A 由殷瓦 36 材料制造，适合高速应用的高带宽要求，低热膨胀系数匹配大多数光学系统，大限度的减少任何热形变，以及减少任何热位移。
特性
● 单轴 ＞7mrad 行程，亚 urad 级分辨率
● 殷瓦合金较大限度的减少热形变以及热位移
● 电容传感器提供无与伦比的位置精准度
● 高动态范围，高负载情况下保证 1 kHz 谐振频率
● 封闭结构确保高稳定性和高可靠性
● 单步整定时间 ＜2 ms
● 内置校准数据，兼容不同控制器
● 电路低噪声，低漂移，高功率，高分辨率和高位置更新率。
应用
● 激光扫描
● 激光光束稳定
● 成像处理以及稳定
● 光学过滤器/开关
● 探针扫描显微镜
● 激光通信超前瞄准装置

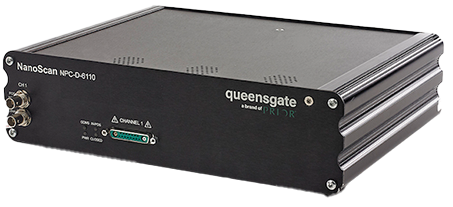

推荐控制器
● NPC-D-6000 系列
产品参数
| 参数/型号 | 方向 | 材料 | 行程 μm | 负载 kg | 线性误差 % | 重复定位精度 nm |
| NPS-TG-7A | θ（XY） |
殷瓦36 |
7 mard |
NA. |
0.03 |
0.2 urads |
资料下载
产品资料
使用手册
相关附件
控制器
